Swiss Type otomat tornaların ana ve karşı fenerinde kullanılan F normlu pens serisi. Bağlama yüzeyi sertleştirilir ve taşlanır; parça çapı değişse de konsantriklik aynı kalır.

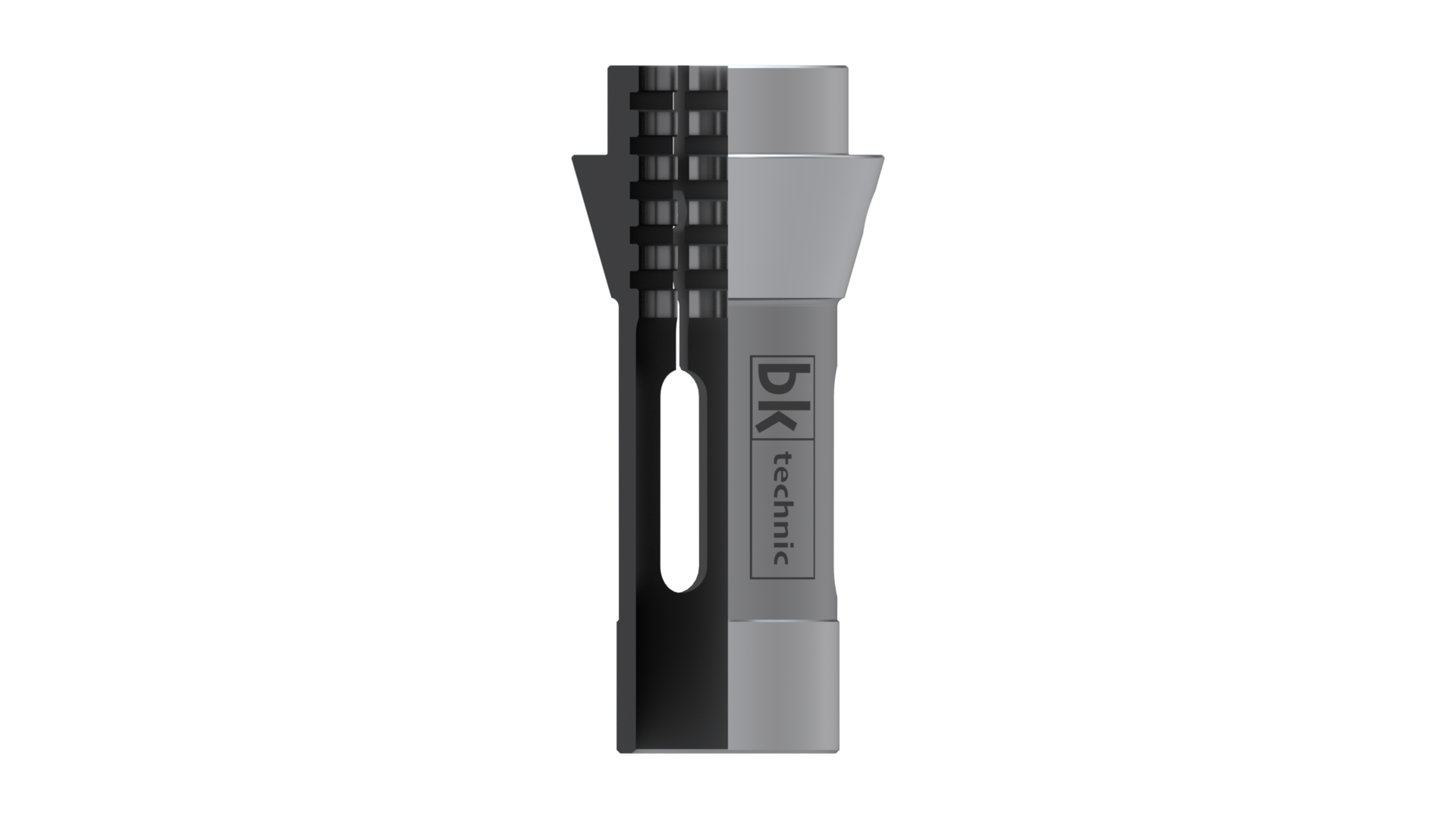

Kovan, fener miline doğrudan oturur ve pensi kilitler. Radyal kanallar sıkma kuvvetini çevreye eşit dağıtır; bu sayede aynı kovan farklı kapasitelerde kullanıldığında konsantriklik korunur.
Tüm ölçüler milimetredir. Kapasite sütunları, kovanın bağlayabileceği ham malzeme kesitini gösterir. Aradığınız ölçü tabloda yoksa özel imalat yapıyoruz.
| Parça Kodu | Ød | ØD | L | m | Øn | a° | Kapasite | ||
|---|---|---|---|---|---|---|---|---|---|
| Yuvarlak | Altıgen | Kare | |||||||
| BK-F7.26/107-15 | 7 | 10,7 | 26 | 2,9 | 7 | 15° | 4,5 | 3 | 3 |
| BK-F7.26/105-15 | 7 | 10,5 | 26 | 3 | 7 | 15° | 4,5 | 3 | 3 |
| BK-F8.42/12-16 | 8 | 12 | 42 | 4,5 | 8 | 16° | 5,5 | 4 | 3 |
| BK-F8.41/12-16 | 8 | 12 | 41 | 3,5 | 8 | 16° | 4,5 | 3 | 3 |
| BK-F10.475/155-20 | 10 | 15,5 | 47,5 | 5,5 | 10 | 20° | 7 | 5 | 4 |
| BK-F10.46/16-20 | 10 | 16 | 46 | 4 | 10 | 20° | 7 | 5 | 4 |
| BK-F10.47/16-20 | 10 | 16 | 47 | 5 | 10 | 20° | 7 | 6 | 5 |
| BK-F10.43/15-15 | 10 | 15 | 43 | 5 | 10 | 15° | 6,5 | 5 | 4 |
| BK-F12.445/181-15 | 12 | 18,1 | 44,5 | 4,3 | 12 | 15° | 8 | 6 | 5 |
| BK-F12.64/18-16 | 12 | 18 | 64 | 6 | 12 | 16° | 8 | 6 | 5 |
| BK-F13.64/19-16 | 13 | 19 | 64 | 6 | 13 | 16° | 10 | 8 | 7 |
| BK-F14.46/18-13 | 14 | 18 | 46 | 4 | 14 | 13° | 10 | 8 | 7 |
| BK-F15.47/22-20 | 15 | 22 | 47 | 5 | 15 | 20° | 10,5 | 9 | 7 |
| BK-F15.64/21-16 | 15 | 21 | 64 | 6 | 15 | 16° | 11 | 9 | 8 |
| BK-F15.455/20-15 | 15 | 20 | 45,5 | 2,5 | 15 | 15° | 10 | 8 | 7 |
| BK-F15.64/21-16 (b) | 15 | 21 | 64 | 6 | 17,5 | 16° | 11,5 | 9 | 8 |
| BK-F16.55/22-15 | 16 | 22 | 55 | 5 | 16 | 15° | 12 | 10 | 8 |
| BK-F16.64/21-16 | 16 | 21 | 64 | 6 | 16 | 16° | 12 | 10 | 8 |
| BK-F16.62/21-16-01 | 16 | 21 | 62 | 4 | 16 | 16° | 12 | 10 | 8 |
| BK-F16.62/21-16-02 | 16 | 21 | 62 | 4 | 16 | 16° | 12 | 10 | 8 |
| BK-F18.67/25-15 | 18 | 25 | 67 | 7 | 19,5 | 15° | 14 | 11 | 9 |
| BK-F20.67/28-16 | 20 | 28 | 67 | 7 | 21 | 16° | 16 | 13 | 11 |
| BK-F20.60/275-15 | 20 | 27,5 | 60 | 5 | 20 | 15° | 16 | 13 | 11 |
| BK-F20.54/26-15 | 20 | 26 | 54 | 5 | 19 | 15° | 16 | 13 | 11 |
| BK-F20.67/26-16 | 20 | 26 | 67 | 3 | 19 | 16° | 16 | 13 | 11 |
| BK-F22.66/32-16 | 22 | 32 | 66 | 7 | 25 | 16° | 17 | 15 | 12 |
| BK-F23.862/28-15 | 24 | 28 | 62 | 7 | 22 | 15° | 18 | 15 | 12 |
| BK-F24.62/28-15 | 24 | 28 | 62 | 7 | 22 | 15° | 17 | 15 | 12 |
| BK-F25.77/35-16 | 25 | 35 | 77 | 10 | 27 | 16° | 20 | 17 | 14 |
| BK-F2565/34-15 | 25 | 34 | 65 | 6 | 25 | 15° | 20 | 17 | 14 |
| BK-F25.85/35-16 | 25 | 35 | 85 | 18 | 27 | 16° | 20 | 17 | 14 |
| BK-F25.77/35-16 (b) | 26 | 35 | 77 | 5 | 27 | 16° | 20 | 17 | 14 |
| BK-F26.67/32-13 | 26 | 32 | 67 | 7 | 27,5 | 13° | 20,5 | 17 | 14 |
| BK-F26.67/36-15 | 27 | 36 | 67 | 7 | 28 | 15° | 20,5 | 17 | 14 |
| BK-F27.727/38-15 | 28 | 38 | 72,7 | 8 | 30 | 15° | 23 | 19 | 16 |
| BK-F28.70/38-15 | 28 | 38 | 70 | 7 | 28 | 15° | 23 | 19 | 16 |
| BK-F28.77/35-16 | 30 | 35 | 77 | 10 | 27,5 | 16° | 22,5 | 19 | 16 |
| BK-F30.80/42-16 | 30 | 42 | 80 | 10 | 34 | 16° | 25 | 21 | 17 |
| BK-F30.65/38-15 | 30 | 38 | 65 | 6 | 32 | 15° | 25 | 21 | 17 |
| BK-F30.80/42-16 (b) | 30 | 42 | 80 | 12 | 32 | 16° | 25 | 22 | 18 |
| BK-F30.78/42-16 | 32 | 42 | 78 | 10 | 32 | 16° | 25 | 22 | 18 |
| BK-F32.65/40-15 | 33 | 40 | 65 | 6 | 34 | 15° | 26 | 22 | 18 |
| BK-F33.80/40-16 | 37 | 40 | 80 | 12 | 32 | 16° | 28 | 24 | 20 |
| BK-F37.92/47-16 | 40 | 47 | 92 | 10 | 40 | 16° | 32 | 27 | 22 |
| BK-F40.92/50-16 | 44 | 50 | 92 | 10 | 43 | 16° | 35 | 30 | 24 |
| BK-F44.92/52-1630 | 44,4 | 52 | 92 | 10 | 44 | 16°30' | 38 | 32 | 27 |
| BK-F44.4.64/545-15 | 17 | 54,5 | 64 | 8,5 | 42 | 15° | 37 | 31 | 26 |
| BK-F17.46.51/22-15 | 22 | 22 | 51 | 5 | 16 | 15° | 13,5 | 11 | 9 |
| BK-F22.55/30-15 | 32 | 30 | 55 | 6 | 21 | 15° | 16,5 | 14 | 11 |
| BK-F32.75/45-15 | 35 | 45 | 75 | 8 | 34 | 15° | 26 | 22 | 18 |
| BK-F35.80/48-15 | 37 | 48 | 80 | 8 | 38 | 15° | 30 | 25 | 21 |
| BK-F37.91/44-16 | 38 | 44 | 91 | 5,7 | 38 | 16° | 32 | 27 | 22 |
| BK-F38.08.1075/49-15 | 42 | 49 | 107,5 | 9 | 38 | 15° | 32 | 27 | 22 |
| BK-F42.94/55-15 | 43 | 55 | 94 | 9 | 42 | 15° | 36 | 30 | 25 |
| BK-F43.92/53-16 | 43 | 53 | 92 | 10 | 46 | 16° | 38 | 33 | 27 |
| BK-F43.92/53-15 | 48 | 53 | 92 | 10 | 42 | 15° | 35 | 30 | 25 |
| BK-F48.100/54-15 | 48 | 54 | 100 | 10 | 44 | 15° | 39 | 34 | 28 |
| BK-F48.94/60-15 | 48 | 60 | 94 | 9 | 50 | 15° | 42 | 36 | 29 |
| BK-F48.100/54-15 (b) | 58 | 54 | 100 | 10 | 44 | 15° | 41 | 35 | 29 |
| BK-F58.94/70-15-01 | 58 | 70 | 94 | 9 | 60 | 15° | 51 | 44 | 36 |
| BK-F66.110/84-15 | 66 | 84 | 110 | 9 | 73 | 15° | 59 | 48 | 39 |
Aramanızla eşleşen parça kodu bulunamadı.
Tablodaki değerler BK Technic 2025 kataloğundan alınmıştır. Aradığınız ölçü listede yoksa bize yazın.
Her opsiyonu sürükleyerek çevirebilirsiniz. Gövde ölçüleri standarttır, yalnızca bağlama yüzeyi değişir.
Opsiyon 01 · DZ

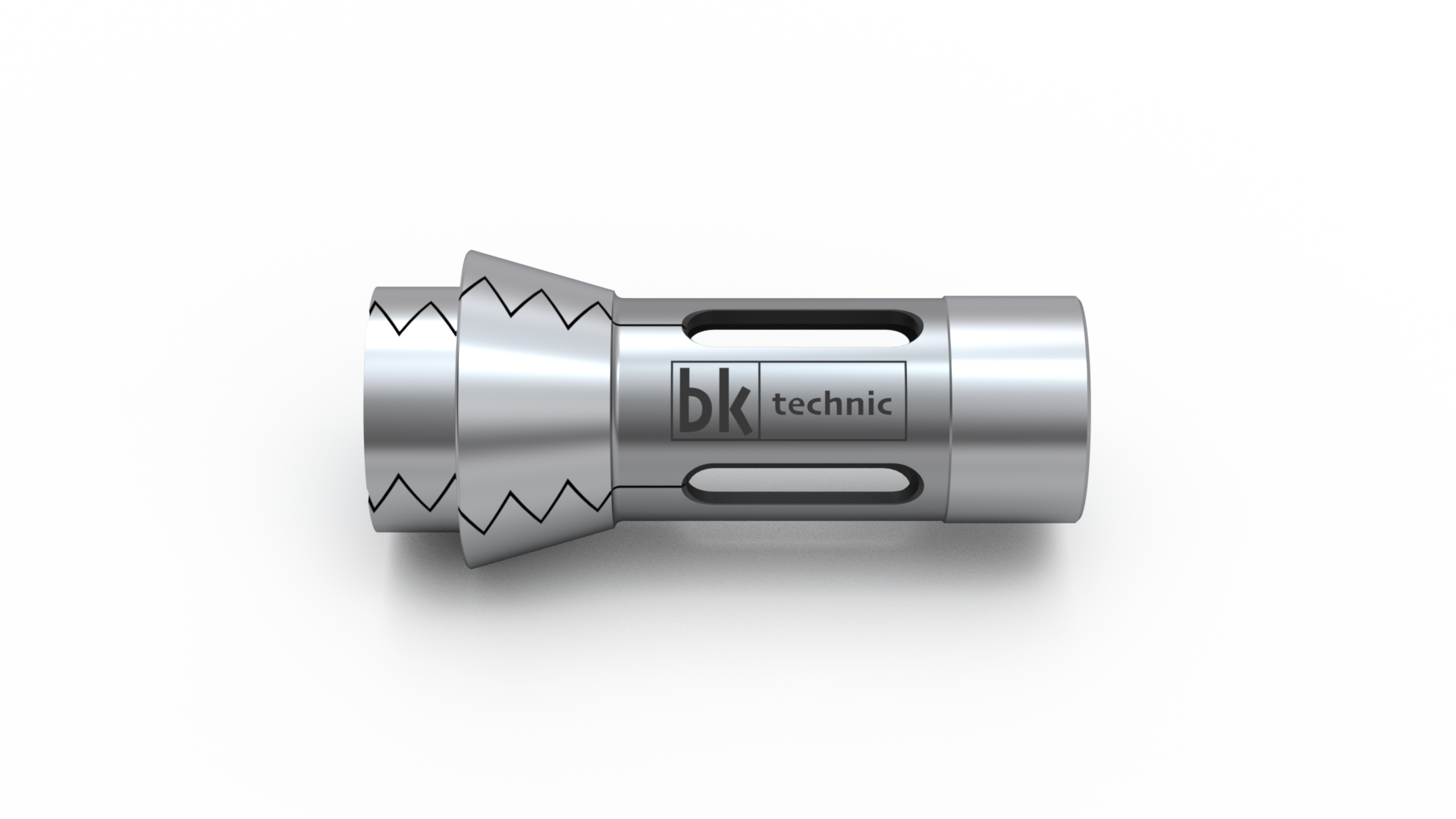

Opsiyon 02 · KN

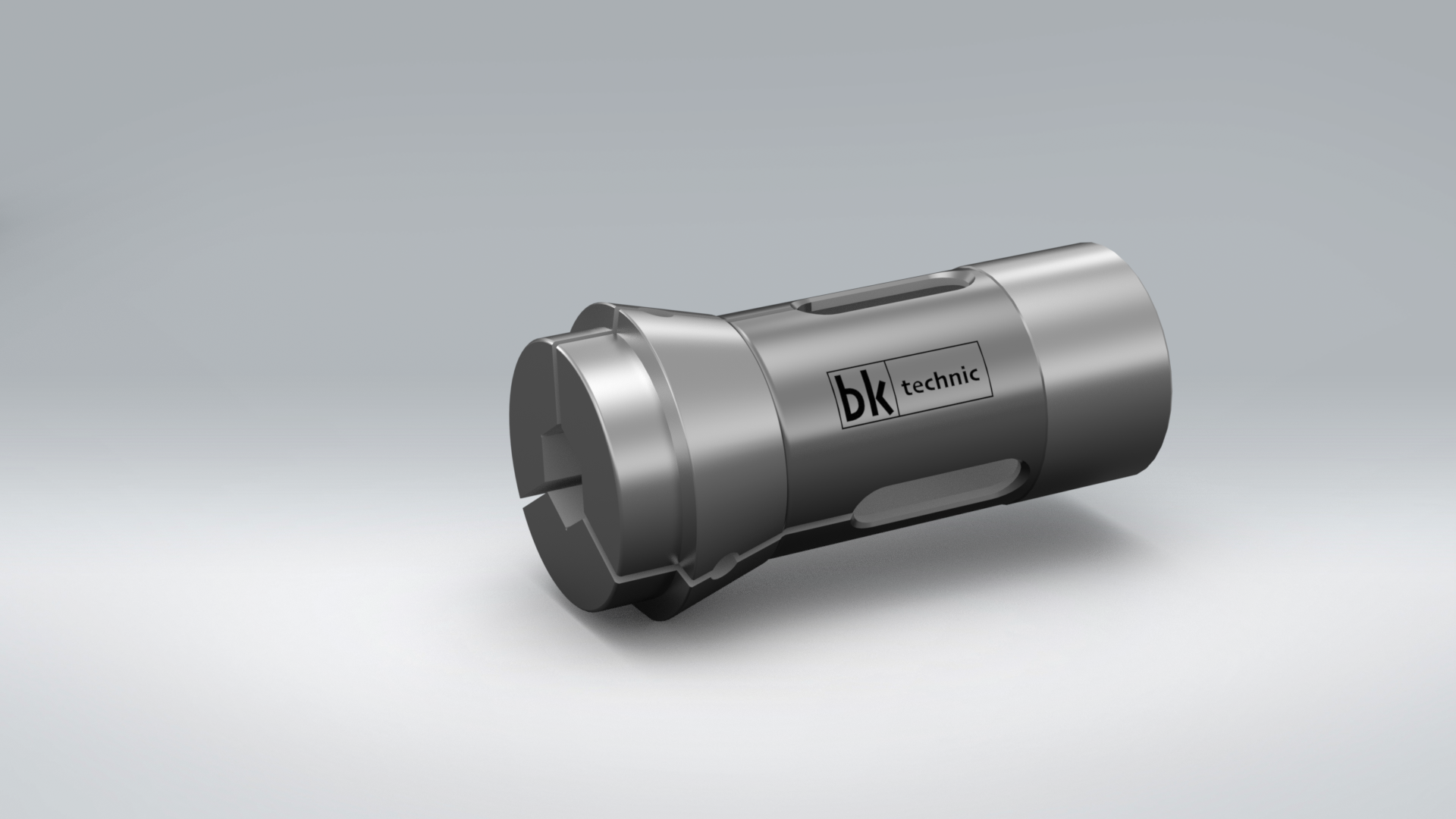

Opsiyon 03 · 6KT
Opsiyon 04 · UB
Opsiyon 05 · ÖZ
Tezgâh markanızı ve işlenecek çapı yazın, doğru referansı biz bulalım.
